Risposta rapida: ti servono le clip aggiuntive BB-BoxClip-50s se i lati corti dei tuoi pannelli solari hanno un telaio di tipo box-design o un profilo incassato, e la sezione del lato corto misura tra 8 mm e 18 mm di larghezza. Se il tuo pannello ha un telaio tradizionale uguale su tutti i lati, oppure se la sezione del lato corto misura più di 18 mm di larghezza, puoi installare BirdBlocker con le clip standard incluse nel prodotto.
Il modo più affidabile per verificarlo è controllare la scheda tecnica del modello esatto del tuo pannello solare. In questa guida ti spieghiamo passo dopo passo cosa cercare, come scegliere il modello corretto di BB-BoxClip-50s e come calcolare quante clip ti servono.
Puoi consultare i modelli di BB-BoxClip-50s disponibili qui: https://www.birdgard.it/bb-boxclip-50s.html
Questo accessorio si utilizza insieme al sistema BirdBlocker per pannelli solari, progettato per impedire agli uccelli di entrare e nidificare sotto i pannelli solari.
Contenuto della guida
- Cosa sono le BB-BoxClip-50s
- Quando ti servono clip aggiuntive
- Come controllare la scheda tecnica del pannello
- Come scegliere il modello corretto
- Tabella rapida per scegliere la clip corretta
- Quante clip ti servono
- Domande frequenti
Cosa sono le BB-BoxClip-50s
Le BB-BoxClip-50s sono clip aggiuntive per l’installazione del sistema BirdBlocker su pannelli solari con telai speciali sui lati corti.
Normalmente BirdBlocker si installa con le clip standard incluse nel prodotto. Tuttavia, alcuni pannelli solari moderni hanno un design diverso sui lati corti del telaio. In alcuni di questi casi, le clip standard potrebbero non fissarsi correttamente ed è necessario utilizzare le BB-BoxClip-50s.
Importante: queste clip non sostituiscono tutte le clip di BirdBlocker. Si utilizzano solo sui lati corti del pannello quando il design del telaio lo richiede e quando la larghezza del profilo rientra nell’intervallo compatibile: 8-13 mm o 14-18 mm. Sui lati lunghi si continuano a utilizzare le clip standard del sistema BirdBlocker.
Se la sezione del lato corto misura più di 18 mm di larghezza, non ti servono le BB-BoxClip-50s. In questo caso, vanno bene le clip standard di BirdBlocker.
Quando ti servono clip aggiuntive per BirdBlocker
Ti servono le BB-BoxClip-50s quando il lato corto del pannello solare ha un telaio di tipo box-design, chiamato anche profilo incassato, e la larghezza di quel profilo è compresa tra 8 mm e 18 mm.
Questo tipo di telaio è diverso dal telaio tradizionale con aletta inferiore. Nei pannelli con telaio tradizionale, la clip standard di BirdBlocker di solito riesce a fissarsi correttamente. Invece, in alcuni telai box-design, il profilo del lato corto è più stretto o più chiuso e richiede una clip specifica.
Tuttavia, non tutti i pannelli con due sezioni hanno bisogno di clip aggiuntive. Se la scheda tecnica mostra una sezione A-A e una sezione B-B, ma la sezione B-B del lato corto misura più di 18 mm di larghezza, allora non ti servono le BB-BoxClip-50s: puoi utilizzare le clip standard di BirdBlocker.
La regola pratica
Come regola generale:
- se la scheda tecnica mostra una sola sezione del telaio (sezione A-A) ed è un telaio tradizionale, non ti servono le BB-BoxClip-50s;
- se la scheda tecnica mostra due sezioni diverse (sezione A-A e sezione B-B), una per il lato lungo e una per il lato corto, devi controllare la misura del lato corto;
- se il lato corto misura tra 8 mm e 18 mm di larghezza, normalmente avrai bisogno delle BB-BoxClip-50s su quei lati corti;
- se il lato corto misura più di 18 mm di larghezza, non ti servono le BB-BoxClip-50s: vanno bene le clip standard BirdBlocker.
Come controllare la scheda tecnica del tuo pannello solare
Per sapere se ti servono le BB-BoxClip-50s, devi controllare la scheda tecnica del modello esatto del tuo pannello solare.
All’interno della scheda tecnica, cerca il disegno tecnico del pannello. Di solito appare come uno schema del pannello visto dal retro, accompagnato da una o più sezioni del telaio.
Quello che conta non è solo la misura esterna del pannello, ma il design del telaio e le misure del profilo dove si deve fissare la clip.
Cosa devi cercare esattamente
Nella scheda tecnica devi verificare se compaiono:
- una sola sezione del telaio (A-A): di solito indica che il telaio è uguale su tutti i lati;
- due sezioni del telaio (A-A) e (B-B): normalmente una corrisponde al lato lungo (A-A) e l’altra al lato corto (B-B);
- le misure del lato corto: per esempio 30 mm x 15 mm, 35 mm x 15 mm oppure una misura superiore a 18 mm di larghezza.
Una foto del pannello già installato può aiutarti a orientarti, ma non sempre permette di identificare con certezza il tipo di telaio o la misura corretta. Per questo, il riferimento principale deve essere sempre la scheda tecnica del produttore del pannello.
Esempio 1: pannello con telaio tradizionale

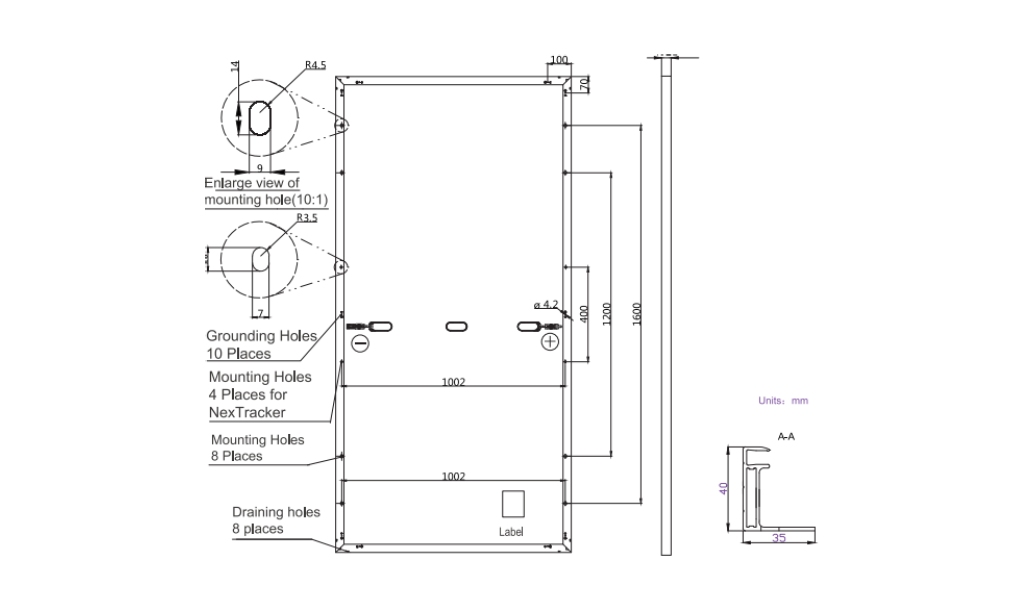

Se nella scheda tecnica compare una sola sezione del telaio —solo la sezione A-A, come nell’immagine seguente—, normalmente significa che il telaio è uguale su tutti i lati del pannello.
In questo caso, puoi installare BirdBlocker utilizzando le clip standard incluse nel sistema.
Risultato: in questo caso non ti servono le BB-BoxClip-50s.
Esempio 2: pannello con profilo incassato (box-design)

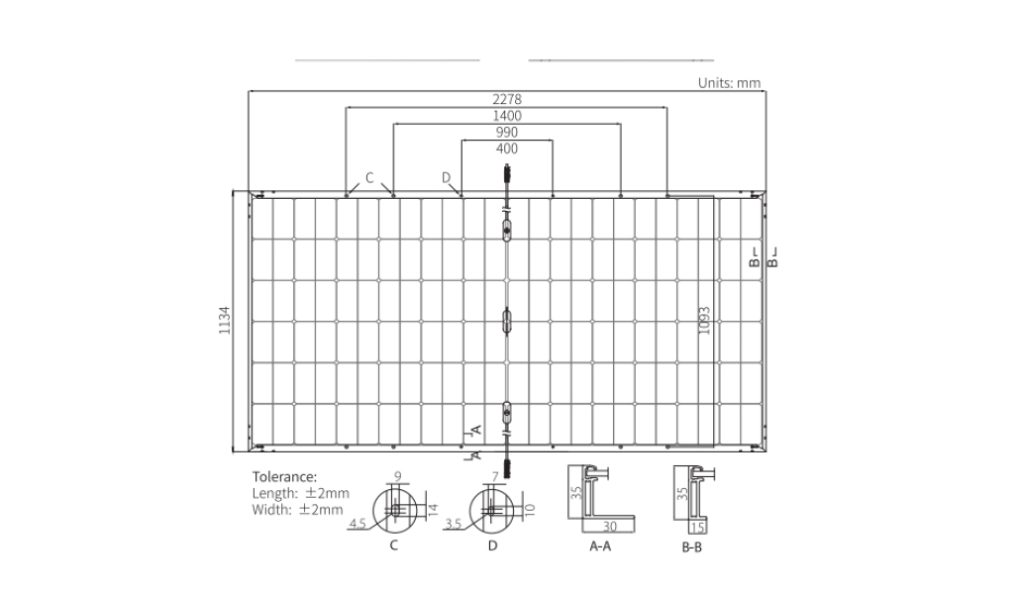

Alcuni pannelli solari, come nell’immagine seguente, mostrano nella scheda tecnica due sezioni diverse del telaio: una per il lato lungo (sezione A-A) e una per il lato corto (sezione B-B).
In questi casi, il lato lungo ha un telaio tradizionale compatibile con le clip standard di BirdBlocker, mentre il lato corto ha un profilo box-design che richiede le BB-BoxClip-50s.
Per decidere correttamente, devi controllare la larghezza della sezione B-B. Se la sezione B-B misura tra 8 mm e 18 mm di larghezza, dovrai scegliere uno dei modelli BB-BoxClip-50s. Se la sezione B-B misura più di 18 mm di larghezza, non ti servono clip aggiuntive e vanno bene le clip standard BirdBlocker.
Nell’immagine precedente, la larghezza della sezione B-B è di 15 mm e l’altezza è di 35 mm. Quindi, in questo caso servono le clip aggiuntive da 35 mm di altezza x 14-18 mm di larghezza: BB-BoxClip-50s 35 mm x 14-18 mm.
Risultato: avrai bisogno delle clip standard sui lati lunghi. Sui lati corti, ti serviranno le BB-BoxClip-50s solo se la sezione B-B misura tra 8 mm e 18 mm di larghezza.
Come scegliere il modello corretto di BB-BoxClip-50s
Le BB-BoxClip-50s sono disponibili in quattro misure:
- 30 mm di altezza x 8-13 mm di larghezza
- 30 mm di altezza x 14-18 mm di larghezza
- 35 mm di altezza x 8-13 mm di larghezza
- 35 mm di altezza x 14-18 mm di larghezza
Per scegliere il modello corretto, controlla due misure del lato corto del pannello:
- Altezza del telaio: normalmente 30 mm o 35 mm.
- Larghezza del profilo: deve essere compresa tra 8-13 mm oppure tra 14-18 mm per utilizzare le BB-BoxClip-50s.
Se la larghezza del profilo del lato corto è superiore a 18 mm, come nell’immagine seguente, non devi scegliere le BB-BoxClip-50s. In questo caso, le clip standard di BirdBlocker sono compatibili.
Esempio pratico
Se la scheda tecnica indica che il lato corto ha un profilo di 30 mm x 15 mm, devi scegliere il modello: BB-BoxClip-50s 30 mm x 14-18 mm.
Se la scheda tecnica indica che il lato corto ha un profilo di 35 mm x 15 mm, devi scegliere il modello: BB-BoxClip-50s 35 mm x 14-18 mm.
Se la scheda tecnica indica che il lato corto ha un profilo di 30 mm x 24,5 mm, non ti servono le BB-BoxClip-50s. In questo caso, puoi utilizzare le clip standard di BirdBlocker.
Puoi consultare e selezionare il modello corrispondente qui: https://www.birdgard.it/bb-boxclip-50s.html
Tabella rapida per sapere quali clip ti servono
| Cosa vedi nella scheda tecnica | Cosa significa | Quali clip ti servono |
|---|---|---|
| Caso 1: compare una sola sezione del telaio ed è un profilo tradizionale (A-A) | Il telaio di solito è uguale su tutti i lati | Clip standard BirdBlocker |
| Caso 2: compaiono due sezioni diverse: lato lungo e lato corto (A-A e B-B) | Devi controllare la larghezza della sezione B-B | Dipende dalla misura del lato corto |
| Caso 2.1: lato corto di 30 mm di altezza e 8-13 mm di larghezza | Profilo box-design da 30 mm con larghezza stretta | BB-BoxClip-50s 30 mm x 8-13 mm |
| Caso 2.2: lato corto di 30 mm di altezza e 14-18 mm di larghezza | Profilo box-design da 30 mm con larghezza media | BB-BoxClip-50s 30 mm x 14-18 mm |
| Caso 2.3: lato corto di 35 mm di altezza e 8-13 mm di larghezza | Profilo box-design da 35 mm con larghezza stretta | BB-BoxClip-50s 35 mm x 8-13 mm |
| Caso 2.4: lato corto di 35 mm di altezza e 14-18 mm di larghezza | Profilo box-design da 35 mm con larghezza media | BB-BoxClip-50s 35 mm x 14-18 mm |
| Caso 2.5: lato corto con larghezza superiore a 18 mm, per esempio 24,5 mm | Il profilo ha una larghezza sufficiente per le clip standard | Clip standard BirdBlocker. Non ti servono le BB-BoxClip-50s |
Su quali lati del pannello si installano le BB-BoxClip-50s
Le BB-BoxClip-50s si installano solo sui lati corti del pannello solare, e solo quando il design del telaio lo richiede e la larghezza del profilo è compresa tra 8 mm e 18 mm.
Sui lati lunghi si continuano a utilizzare le clip standard incluse con BirdBlocker.
Se il lato corto misura più di 18 mm di larghezza, si utilizzano anche lì le clip standard di BirdBlocker, quindi non devi aggiungere le BB-BoxClip-50s.
Per questo motivo, non devi calcolare le clip aggiuntive su tutto il perimetro dei pannelli. Devi calcolarle solo sui metri lineari dei lati corti dove hai davvero bisogno di utilizzare le BB-BoxClip-50s.
Quante BB-BoxClip-50s ti servono
Come riferimento, ti servono circa 8 clip per ogni metro lineare di lato corto su cui installerai le BB-BoxClip-50s.
Questo calcolo non deve essere fatto su tutto il perimetro dei pannelli solari, ma solo sui metri lineari dei lati corti che richiedono realmente le BB-BoxClip-50s.
Ricorda: se il lato corto del pannello misura più di 18 mm di larghezza, non ti servono le BB-BoxClip-50s su quel lato. In questo caso, vanno bene le clip standard di BirdBlocker.
Ogni confezione di BB-BoxClip-50s include: 50 clip
Quindi, una confezione permette di coprire circa: 6 metri lineari
Formula rapida
Metri lineari dei lati corti che richiedono BB-BoxClip-50s x 8 = numero approssimativo di clip necessarie
Esempi di calcolo
| Metri lineari dei lati corti che richiedono BB-BoxClip-50s | Calcolo | Clip necessarie | Confezioni consigliate |
|---|---|---|---|
| 6 metri | 6 x 8 | 48 clip | 1 confezione |
| 12 metri | 12 x 8 | 96 clip | 2 confezioni |
| 18 metri | 18 x 8 | 144 clip | 3 confezioni |
| 24 metri | 24 x 8 | 192 clip | 4 confezioni |
Questi calcoli sono indicativi. Il numero esatto può variare leggermente in base alla distanza tra le clip e alle condizioni specifiche dell’installazione.
Domande frequenti su BB-BoxClip-50s e BirdBlocker
Tutti i pannelli solari hanno bisogno delle BB-BoxClip-50s?
No. Ti servono le BB-BoxClip-50s solo se i lati corti del tuo pannello hanno un telaio di tipo box-design o un profilo incassato e la larghezza di quella sezione è compresa tra 8 mm e 18 mm. Se il pannello ha un telaio tradizionale o se il lato corto misura più di 18 mm di larghezza, normalmente vanno bene le clip standard di BirdBlocker.
Dove posso sapere se il mio pannello ha bisogno delle BB-BoxClip-50s?
Devi controllare la scheda tecnica del modello esatto del tuo pannello solare. Cerca il disegno tecnico del telaio e verifica se compare una sola sezione A-A oppure due sezioni diverse, A-A e B-B.
Cosa significa se la scheda tecnica mostra solo una sezione A-A?
Se la scheda tecnica mostra una sola sezione A-A, normalmente significa che il telaio è uguale su tutti i lati del pannello. In questo caso, di solito puoi installare BirdBlocker con le clip standard incluse nel prodotto.
Cosa significa se la scheda tecnica mostra le sezioni A-A e B-B?
Quando la scheda tecnica mostra due sezioni, A-A e B-B, normalmente una corrisponde al lato lungo e l’altra al lato corto del pannello. In questo caso devi controllare la larghezza della sezione B-B per sapere se ti servono le BB-BoxClip-50s o se vanno bene le clip standard.
Quando mi servono le BB-BoxClip-50s nella sezione B-B?
Ti servono le BB-BoxClip-50s se la sezione B-B del lato corto ha una larghezza compresa tra 8 mm e 18 mm. I modelli disponibili coprono gli intervalli 8-13 mm e 14-18 mm, con altezze di 30 mm o 35 mm.
Cosa succede se la sezione B-B misura più di 18 mm di larghezza?
Se la sezione B-B del lato corto misura più di 18 mm di larghezza, per esempio 24,5 mm, non ti servono le BB-BoxClip-50s. In questo caso, puoi utilizzare le clip standard di BirdBlocker.
Le BB-BoxClip-50s si installano su tutto il perimetro del pannello?
No. Le BB-BoxClip-50s si installano solo sui lati corti del pannello solare quando il design del telaio lo richiede e la larghezza del profilo è compresa tra 8 mm e 18 mm. Sui lati lunghi si utilizzano le clip standard di BirdBlocker.
Quante BB-BoxClip-50s mi servono?
Come riferimento, ti servono circa 8 clip per ogni metro lineare di lato corto su cui installerai le BB-BoxClip-50s. Ogni confezione include 50 clip, quindi copre circa 6 metri lineari.
Quale modello devo scegliere se il lato corto misura 30 mm x 15 mm?
Se il lato corto del pannello misura 30 mm di altezza e 15 mm di larghezza, devi scegliere il modello BB-BoxClip-50s 30 mm x 14-18 mm.
Quale modello devo scegliere se il lato corto misura 35 mm x 15 mm?
Se il lato corto del pannello misura 35 mm di altezza e 15 mm di larghezza, devi scegliere il modello BB-BoxClip-50s 35 mm x 14-18 mm.
Posso sapere se mi servono le BB-BoxClip-50s solo da una foto del pannello?
Una foto può aiutarti a orientarti, ma non sempre permette di identificare con certezza il tipo di telaio o la misura corretta. Il riferimento più affidabile è la scheda tecnica del produttore del pannello solare.
